ue5 Mass 框架简介

UE5 Mass 框架介绍

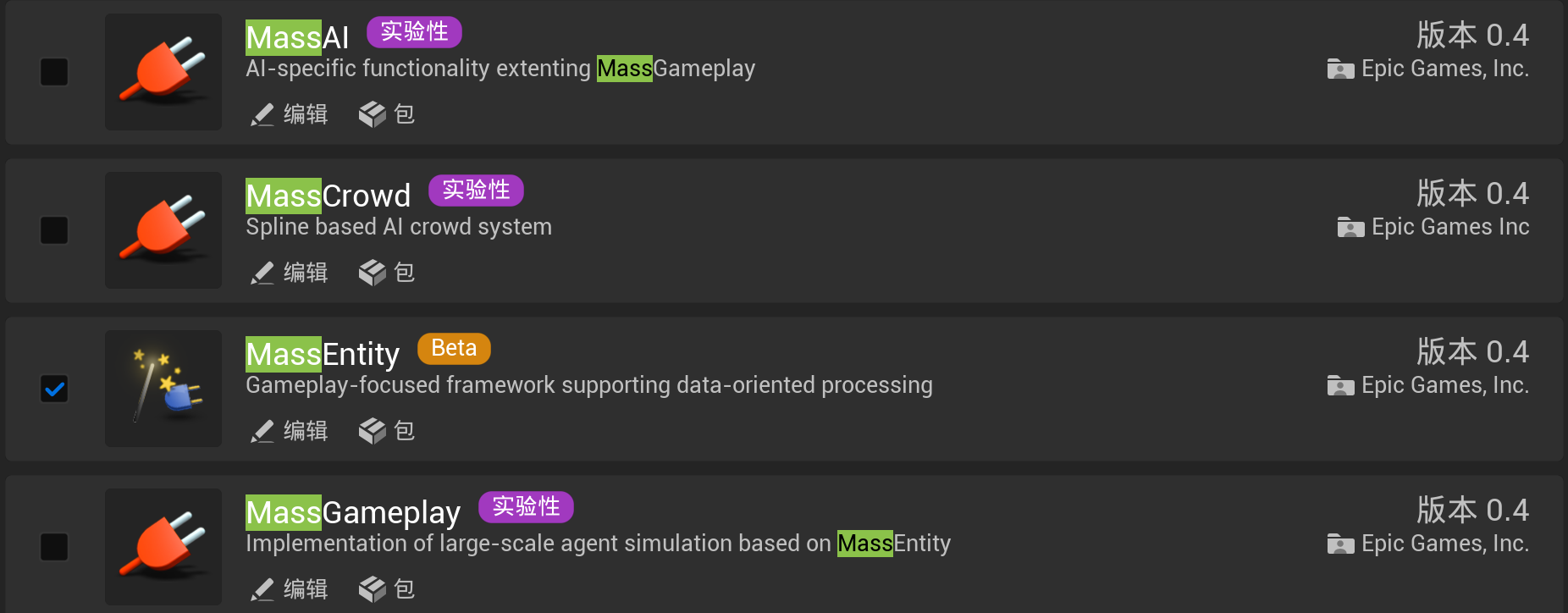

UE5 中 Mass 分为几个库，都是以插件的形式放在引擎源码中，默认是关闭的，目前还是试验性插件。

官方给出了示范工程：城市示例 ¹，大致模块组织如下：

其中 MassEntity 是这个 Mass 框架的基础，这里先从 MassEntity 库开始。

MassEntity

在介绍 MassEntity 之前，先引入几个概念：

• Archetype：原型，可以类比面向对象编程里的类定义，包含 Fragment，Tag 等
• Entity：使用原型创建的实例对象，可以类比类实例化后的对象
• Fragment：每个原型的数据片段的定义
• Tag：原型的标签，不包含数据
• Handle：句柄，MassEntity 中有两种句柄：ArchetypeHandle 跟 EntityHandle
• Trait：特性，由若干个 Fragment 组成
• Processor：处理器，用来对 Entity 数据进行处理的类

MassEntity 插件中的 MassEntityTestSuite 模块中给出了一个种田游戏的案例，一般按照面向对象，我们会定义如下类型：

class Plant {
    /// 当前水量
    float CurrentWater = 1.0f;
    // 每秒耗水量
    float DeltaWaterPerSecond = -0.01f;

    // 成熟时间
    uint32 NumSecodsLeft = 15;
}

class Flower: public Plant {
    uint32 NumBonusTicks = 0;
    uint16 FlowerType = 0;
}

class Corp: public Plant {
    unit16 CorpType = 0;
}

Fragment

Fragmenet 是 Entity 的数据部分，继承基类 FMassFragment

struct FMassFragment
{
    FMassFragment() {}
};

测试示例中的 Fragment 定义：

// 基类拆分后的 Fragment
USTRUCT()
struct FFarmWaterFragment : public FMassFragment
{
    GENERATED_BODY()

    float CurrentWater = 1.0f;
    float DeltaWaterPerSecond = -0.01f;
};

USTRUCT()
struct FHarvestTimerFragment : public FMassFragment
{
    GENERATED_BODY()

    uint32 NumSecondsLeft = 15;
};

// Flower 的 Fragment
USTRUCT()
struct FFarmFlowerFragment : public FMassFragment
{
    GENERATED_BODY()

    uint32 NumBonusTicks = 0;
    uint16 FlowerType = 0;
};

// Corp 的 Fragment
USTRUCT()
struct FFarmCropFragment : public FMassFragment
{
    GENERATED_BODY()

    uint16 CropType = 0;
};

Shared Fragments

同一个 Archetype 下的多个 Entity 公用的数据可以使用 SharedFragment，例如 LOD，可以理解为是类的静态（static）成员变量

USTRUCT()
struct FMassSharedFragment
{
    GENERATED_BODY()

    FMassSharedFragment() {}
};

struct MASSMOVEMENT_API FMassMovementParameters : public FMassSharedFragment
{
    float MaxSpeed = 200.f;
    float DefaultDesiredSpeed = 140.f;
}

ChunkFragment

ChunkFragment 也是表示多个 Entity 公用的数据，但是是在同一个 Chunk 上的 Entity 共享的数据。

USTRUCT()
struct FMassChunkFragment
{
    GENERATED_BODY()

    FMassChunkFragment() {}
};

struct MASSLOD_API FMassVisualizationChunkFragment : public FMassChunkFragment
{
    EMassVisibility Visibility = EMassVisibility::Max;
}

UE5.1.1 版本中，同一个 Archetype 的数据以 128K 大小的内存空间做为一个 chunk 来存储当前 Archetype 类型的 Entity。

Tag

Tag 不包含数据成员，主要使用来做查询过滤。

USTRUCT()
struct FMassTag
{
    GENERATED_BODY()

    FMassTag() {}
};

struct FFarmJustBecameReadyToHarvestTag : public FMassTag
{
    GENERATED_BODY()
};

USTRUCT()
struct FFarmReadyToHarvestTag : public FMassTag
{
    GENERATED_BODY()
};

Tag 不能有成员变量！！！！

Archetype

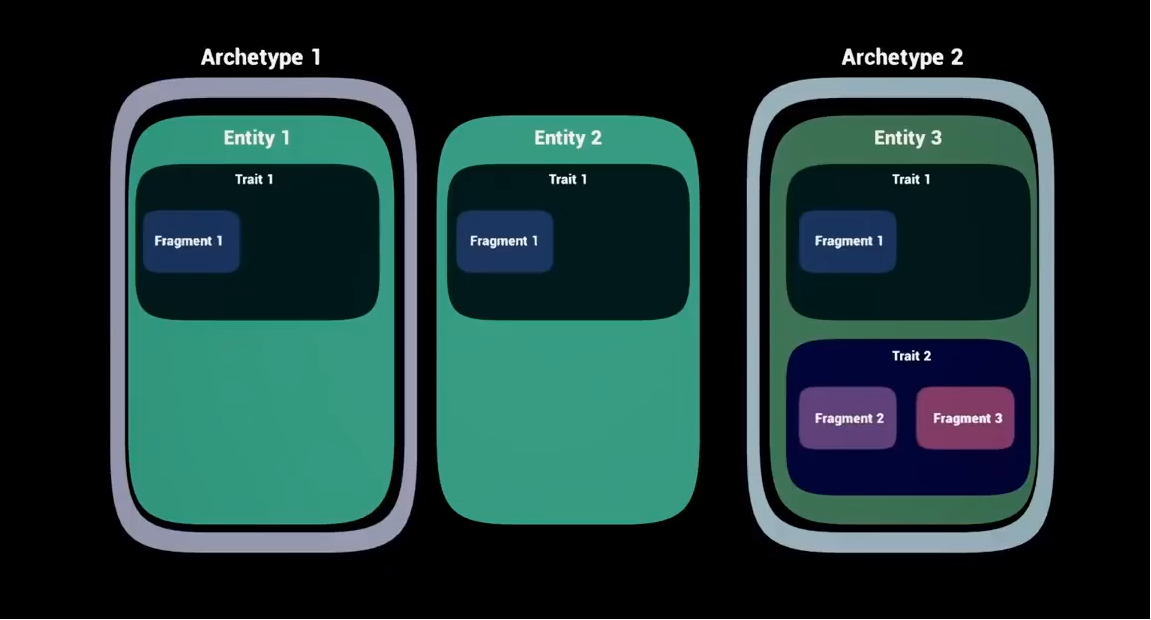

Archetype（原型）就是定义 Entity 组成成分的类结构，包括上面的：Fragment、Tag、Trait，他们的关系如下图：

创建 Archetype

首先我们需要先创建 Archetype，通过使用 FMassEntityManager 提供的接口，我们可以根据我们现有的 Fragment、Tag 创建出我们需要的 Archetype。

/// 示例中自己创建了一个 FMassEntityManager
AMassEntityTestFarmPlot::AMassEntityTestFarmPlot()
    : SharedEntityManager(MakeShareable(new FMassEntityManager(this)))
{
}

void AMassEntityTestFarmPlot::BeginPlay()
{
    /// 5.1.1 创建 Archetype 跟 Entity 都是用 EntityManager
    FMassEntityManager& EntityManager = SharedEntityManager.Get();
    // 自己创建的 EntityManager 要先初始化
    EntityManager.Initialize();

    // 通过 Tag、Fragment、ChunkFragment、SharedFragment 列表创建一个原型

    // Crop 原型
    FMassArchetypeHandle CropArchetype = EntityManager.CreateArchetype(
        TArray<const UScriptStruct*>{
            FFarmWaterFragment::StaticStruct(),
            FFarmCropFragment::StaticStruct(),
            FHarvestTimerFragment::StaticStruct()
        });

    // Flower 原型
    FMassArchetypeHandle FlowerArchetype = EntityManager.CreateArchetype(
        TArray<const UScriptStruct*>{
            FFarmWaterFragment::StaticStruct(),
            FFarmFlowerFragment::StaticStruct(),
            FHarvestTimerFragment::StaticStruct()
        });
}

创建原型后会返回原型的句柄，同样创建 Entity 也是返回句柄，在使用中，句柄跟 Archetype 跟 Entity 的对应关系如下，

原型类详细定义：

struct FMassArchetypeData
{
private:
    // 原型描述类
    FMassArchetypeCompositionDescriptor CompositionDescriptor;
    // 记录原型每个 Fragment 在单个 chunk 上的地址偏移量
    TArray<FMassArchetypeFragmentConfig, TInlineAllocator<16>> FragmentConfigs;
    // Fragment 序号 map
    TMap<const UScriptStruct*, int32> FragmentIndexMap;
    // chunks
    TArray<FMassArchetypeChunk> Chunks;
    // { key: Entity.Index,  value: Entity 在当前 Chunk 上的位置 }
    TMap<int32, int32> EntityMap;
}

原型描述器

首先注意到 FMassArchetypeCompositionDescriptor，它用来存储 MassArchetype 上 Fragment、Tags、ChunkFragment、SharedFragment 的信息，并且根据这些信息生成一个 Hash 值，这个 Hash 值可以用来标识 MassArchetype 唯一性。

struct FMassArchetypeCompositionDescriptor
{
    /// 一个可以记录 Fragment 列表，并转成 bit 位的数据结构
    FMassFragmentBitSet Fragments;
    FMassTagBitSet Tags;
    FMassChunkFragmentBitSet ChunkFragments;
    FMassSharedFragmentBitSet SharedFragments;
}

/// FMassFragmentBitSet
DECLARE_STRUCTTYPEBITSET_EXPORTED(MASSENTITY_API, FMassFragmentBitSet, FMassFragment);

// 宏展开后
struct FMassFragmentBitSetStructTracker
{
    MASSENTITY_API static FStructTracker StructTracker;
};
template struct MASSENTITY_API TStructTypeBitSet<FMassFragment,
    FMassFragmentBitSetStructTracker, UScriptStruct>;

using FMassFragmentBitSet = TStructTypeBitSet<FMassFragment,
    FMassFragmentBitSetStructTracker, UScriptStruct>

TSructTypeBitSet 提供了接口，增加类型，并且生成对应的 bit 位，

template<typename TBaseStruct,
    typename TStructTrackerWrapper, typename TUStructType = UScriptStruct>
struct TStructTypeBitSet
{
    void Add(const TUStructType& InStructType)
    {
        // 这里会访问 TStructTrackerWrapper::StructTracker
        // 即 FMassFragmentBitSetStructTracker::StructTracker
        const int32 StructTypeIndex =
            TStructTrackerWrapper::StructTracker.FindOrAddStructTypeIndex(InStructType);
        // 获取到 Fragment 的 Index 后 生成对应 bit 位
        StructTypesBitArray.AddAtIndex(StructTypeIndex);
    }
}

因此所有增加了的 Fragment 类型会存放到 FMassFragmentBitSetStructTracker::StructTracker 这个静态变量上。

struct FStructTracker
{
    int32 FindOrAddStructTypeIndex(const UStruct& InStructType)
    {
        const uint32 Hash = PointerHash(&InStructType);
        FSetElementId ElementId = StructTypeToIndexSet.FindIdByHash(Hash, Hash);
        if (!ElementId.IsValidId())
        {
            // .. or create new one
            ElementId = StructTypeToIndexSet.AddByHash(Hash, Hash);
            StructTypesList.Add(&InStructType);
        }
        const int32 Index = ElementId.AsInteger();
        return Index;
    }

    TSet<uint32> StructTypeToIndexSet;
    TArray<TWeakObjectPtr<const UStruct>, TInlineAllocator<64>> StructTypesList;
}

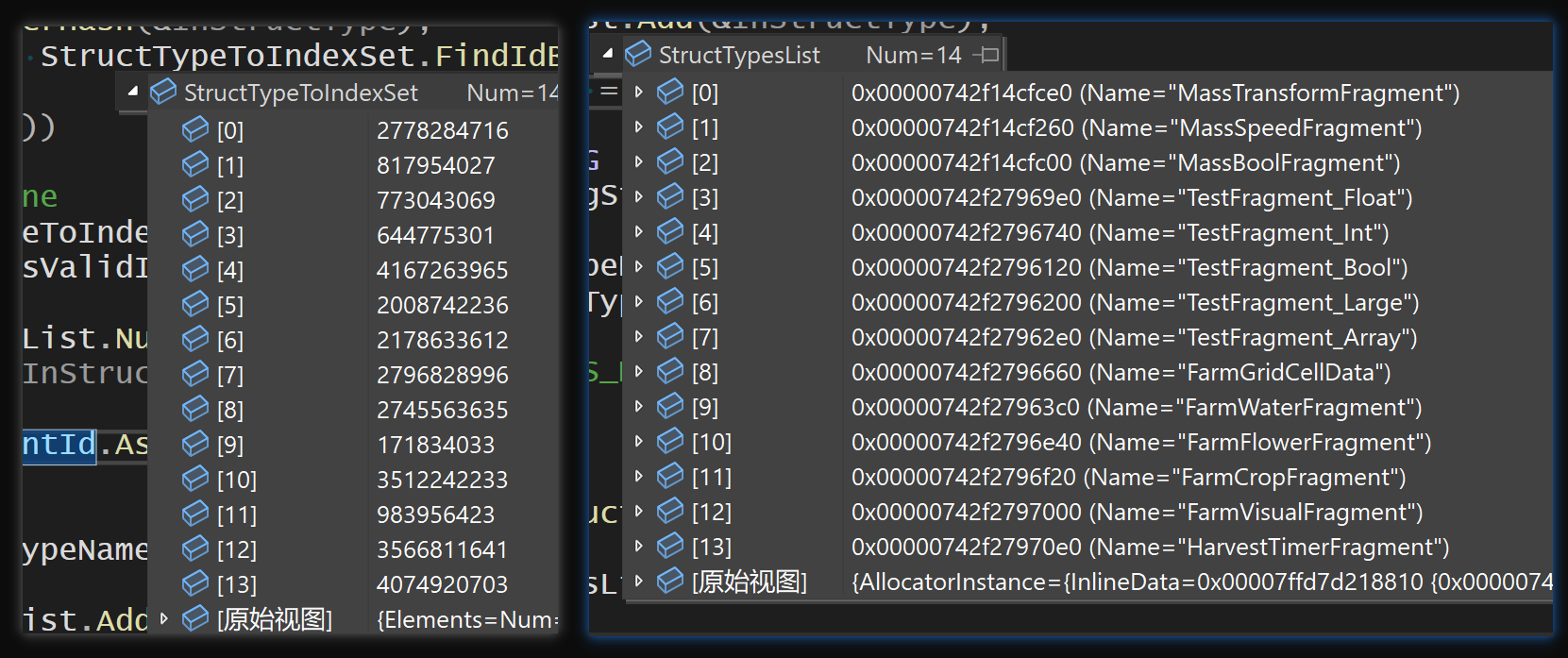

下面是内存结果：

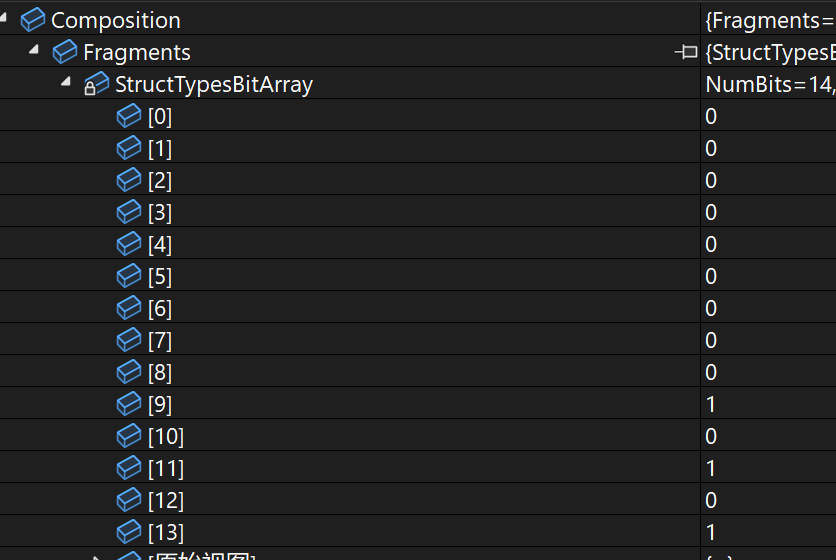

生成的 Archetype 的 Fragment bit 位数据如下：

下面是 CropArchetype 生成的 Fragment 的比特位

Fragment 排序规则：内存空间大小（字节大的排前面） > Fragmnet 名字

struct FScriptStructSortOperator
{
    template<typename T>
    bool operator()(const T& A, const T& B) const
    {
        return (A.GetStructureSize() > B.GetStructureSize())
            || (A.GetStructureSize() == B.GetStructureSize()
                 && B.GetFName().FastLess(A.GetFName()));
    }
};

最后 Fragment、Tag、SharedFragment、ChunkFragment 会合并生成该 Archetype 的 Hash 值。

struct FMassArchetypeCompositionDescriptor
{
    uint32 CalculateHash() const
    {
        return CalculateHash(Fragments, Tags, ChunkFragments, SharedFragments);
    }

    static uint32 CalculateHash(const FMassFragmentBitSet& InFragments,
        const FMassTagBitSet& InTags,
        const FMassChunkFragmentBitSet& InChunkFragments,
        const FMassSharedFragmentBitSet& InSharedFragmentBitSet)
    {
        const uint32 FragmentsHash = GetTypeHash(InFragments);
        const uint32 TagsHash = GetTypeHash(InTags);
        const uint32 ChunkFragmentsHash = GetTypeHash(InChunkFragments);
        const uint32 SharedFragmentsHash = GetTypeHash(InSharedFragmentBitSet);
        return HashCombine(HashCombine(HashCombine(FragmentsHash, TagsHash)
            , ChunkFragmentsHash), SharedFragmentsHash);
    }
}

最后注意，FMassEntityManager::Initialize 时就会找到所有类型，并初始化 FStructTracker

void FMassEntityManager::Initialize()
{
    // 初始化时会创建一个 Index 0 的 Entity 作为无效 Entity
    Entities.Add();

    FMassFragmentBitSet Fragments;
    FMassTagBitSet Tags;
    FMassChunkFragmentBitSet ChunkFragments;
    FMassSharedFragmentBitSet LocalSharedFragments;

    for (TObjectIterator<UScriptStruct> StructIt; StructIt; ++StructIt)
    {
        if (StructIt->IsChildOf(FMassFragment::StaticStruct()))
        {
            if (*StructIt != FMassFragment::StaticStruct())
            {
                // TStructTypeBitSet.Add 函数，上面已经提到过了
                Fragments.Add(**StructIt);
            }
        }
        else if (StructIt->IsChildOf(FMassTag::StaticStruct()))
        {
            if (*StructIt != FMassTag::StaticStruct())
            {
                Tags.Add(**StructIt);
            }
        }
        else if (StructIt->IsChildOf(FMassChunkFragment::StaticStruct()))
        {
            if (*StructIt != FMassChunkFragment::StaticStruct())
            {
                ChunkFragments.Add(**StructIt);
            }
        }
        else if (StructIt->IsChildOf(FMassSharedFragment::StaticStruct()))
        {
            if (*StructIt != FMassSharedFragment::StaticStruct())
            {
                LocalSharedFragments.Add(**StructIt);
            }
        }
    }
    bInitialized = true;
}

FragmentConfigs

回到 FMassArchetypeData 中的 FragmentConfigs，这个主要是存储原型存储时，每个 chunk 上每个 Fragment 的内存偏移地址。

内存布局以及计算方式如下：

计算时减去 AlignmentPadding 这里没想明白，还要研究下。

FMassArchetypeChunk

终于来到 FMassArchetypeChunk，这个类型是用来存放 Entity。

namespace UE::Mass
{
    constexpr int32 ChunkSize = 128*1024;
}

struct FMassArchetypeChunk
{
private:
    /// 指向内存块的指针
    uint8* RawMemory = nullptr;
    /// Chunk 大小
    int32 AllocSize = 0;
    int32 NumInstances = 0;
    int32 SerialModificationNumber = 0;
    /// 保存 ChunkFragment 数据
    TArray<FInstancedStruct> ChunkFragmentData;
    /// 保存 SharedFragment 数据
    FMassArchetypeSharedFragmentValues SharedFragmentValues;
}

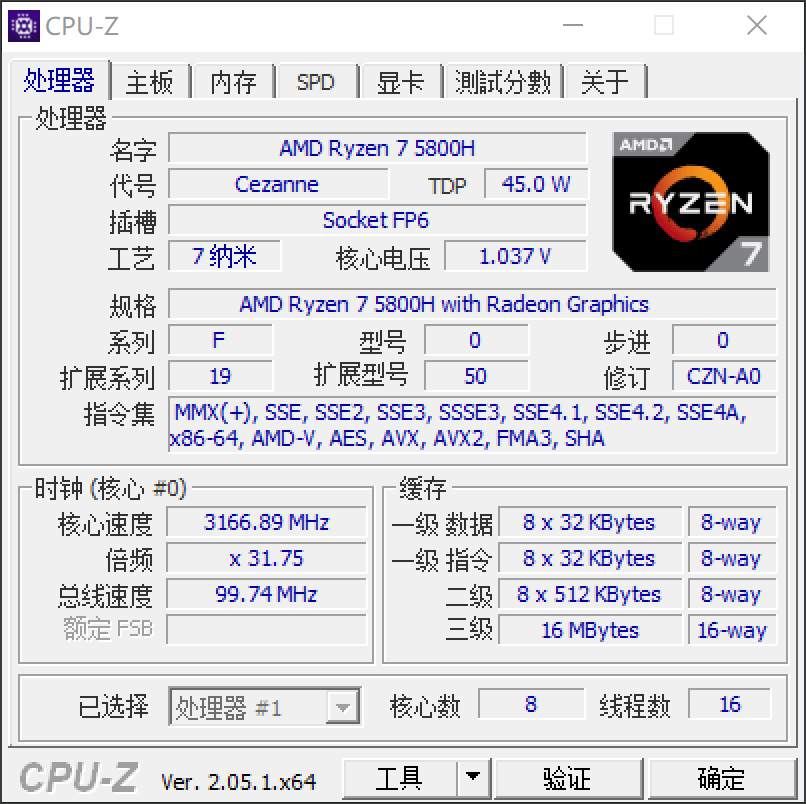

Mass 在上一个版本的时候，Chunk 的大小还是 64KB，UE5.1.1 代码已经改成 128KB 了，主要是现在 CPU L2 缓存都是 128 的倍数了。

1. 一级缓存：有数据 Cache 跟 指令 Cache 之分，每个 CPU 各自有一个 32KB 的 Cache
2. 二级缓存：每个核心内各自有一个 512KB 的 Cache
3. 三级缓存：上图的三级缓存没有写数量，表示 8 个核心共享一块三级缓存，大小是 16MB（共享的三级缓存，速度会慢很多）。

Chunk 内存示意图如下：

创建实例

有了原型后，我们就可以通过原型来创建我们需要的实例对象了：

/// 通过 ArchetypeHandle 创建单个 Entity
FMassArchetypeHandle Archetype = CropArchetype;
FMassEntityHandle NewItem = EntityManager.CreateEntity(Archetype);

/// 通过 ArchetypeHandle 批量创建 100 个 Entity
TArray<FMassEntityHandle> Entities;
EntityManager->BatchCreateEntities(Archetype, 100, Entities);

1. Entity.Index : Entity 在 MassEntityManager.Entities 数组中的位置，Entity 移除时，Index 会放入 EntityFreeIndexList 里，下次创建时优先从 EntityFreeIndexList 拿出下一个可分配的 Index
2. Entity.SerialNumber : MassEntityManager 维护的唯一自增 Id

下图是这几个类的关系：

查询

有了实例后，我们后续想更新，修改实例需要通过查询获取到这些 Entity，UE 提供了 UMassProcessor，我们需要查询时，只需要写一个子类继承该类，然后自己实现如下两个函数：

class UMyProcessor : public UFarmProcessorBase
{
    GENERATED_BODY()
protected:
    FMassEntityQuery MyQuery;

public:
    UMyProcessor::UMyProcessor()
    {

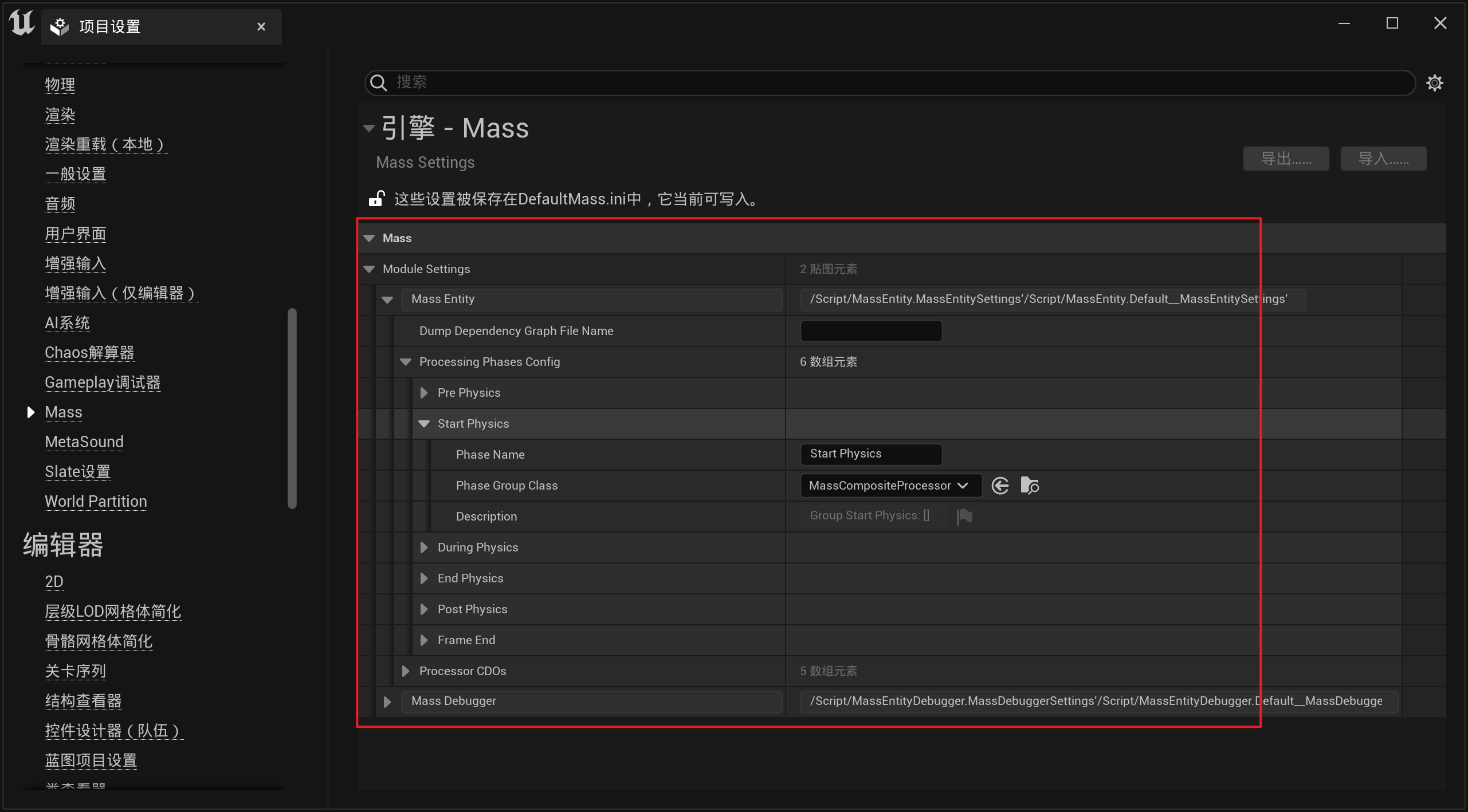

        // 设置为 true 后会添加到工程里的 Mass 配置中.
        bAutoRegisterWithProcessingPhases = true;
        // 上面设置为 true 后，这里设置更新阶段
        ProcessingPhase = EMassProcessingPhase::PrePhysics;

        // Using the built-in movement processor group
        ExecutionOrder.ExecuteInGroup = UE::Mass::ProcessorGroupNames::Movement;
        // You can also define other processors that require to run
        // before or after this one
        ExecutionOrder.ExecuteAfter.Add(TEXT("MSMovementProcessor"));
        // This executes only on Clients and Standalone
        ExecutionFlags = (int32)(EProcessorExecutionFlags::Client |
            EProcessorExecutionFlags::Standalone);
        // This processor should not be multithreaded
        bRequiresGameThreadExecution = true;
    }
}

各个更新阶段的配置：

EMassProcessingPhase	Related ETickingGroup	Description
PrePhysics	TG_PrePhysics	Executes before physics simulation starts.
StartPhysics	TG_StartPhysics	Special tick group that starts physics simulation.
DuringPhysics	TG_DuringPhysics	Executes in parallel with the physics simulation work.
EndPhysics	TG_EndPhysics	Special tick group that ends physics simulation.
PostPhysics	TG_PostPhysics	Executes after rigid body and cloth simulation.
FrameEnd	TG_LastDemotable	Catchall for anything demoted to the end.

自定义的 Processor 还需要自己实现两个函数，首先是配置查询条件：

void UMyProcessor::ConfigureQueries()
{
    // 增加 Fragment 条件
    MyQuery.AddRequirement<FHitLocationFragment>(EMassFragmentAccess::ReadOnly,
        EMassFragmentPresence::Optional);

    // 增加 Tag 条件
    MyQuery.AddTagRequirement<FMoverTag>(EMassFragmentPresence::All);

    // 增加 subsystem 条件
    MyQuery.AddSubsystemRequirement<UMassDebuggerSubsystem>
        (EMassFragmentAccess::ReadWrite);

    // 将 MyQuery 注册到 Processor 的 Query 列表中，用处不明。
    MyQuery.RegisterWithProcessor(*this);
}

然后是 Processor 具体的操作：

void UMyProcessor::Execute(FMassEntityManager& EntityManager,
    FMassExecutionContext& Context)
{
    MyQuery.ForEachEntityChunk(EntityManager, Context, [](FMassExecutionContext& Context)
    {
        //Loop over every entity in the current chunk and do stuff!
        for (int32 EntityIndex = 0; EntityIndex < Context.GetNumEntities(); ++EntityIndex)
        {
            // ...
        }
    });
}

查询权限

查询器获取 Fragment、Subsystems 权限：

// 获取 Fragment 的读写权限
enum class EMassFragmentAccess : uint8
{
    None,
    ReadOnly, // 只读
    ReadWrite,// 读写
    MAX
};

查询器查询条件：

// 获取查询的筛选规则
enum class EMassFragmentPresence : uint8
{
    All,      /** All of the required fragments must be present */
    Any,      /** One of the required fragments must be present */
    None,     /** None of the required fragments can be present */
    Optional, /** If fragment is present we'll use it, but it
                  missing stop processing of a given archetype */
    MAX
};

1. All: 全部满足
2. Any：包含其中之一
3. None：不能包含
4. Optional：可有可无？

其他示例（SharedFragment、Subsystem）：

void UMyProcessor::ConfigureQueries()
{
    // 读写有 FTransformFragment 的实例
    MyQuery.AddRequirement<FTransformFragment>(EMassFragmentAccess::ReadWrite);

    // 只读访问有 FMassForceFragment 的实例
    MyQuery.AddRequirement<FMassForceFragment>(EMassFragmentAccess::ReadOnly);

    // 读写 SharedFragment
    MyQuery.AddSharedRequirement<FClockSharedFragment>(EMassFragmentAccess::ReadWrite);

    // 读写 UMassDebuggerSubsystem
    MyQuery.AddSubsystemRequirement<UMassDebuggerSubsystem>(
        EMassFragmentAccess::ReadWrite);

    // Registering the query with UMyProcessor
    MyQuery.RegisterWithProcessor(*this);
}

对应的获取函数如下表：

Type	EMassFragmentAccess	Function	Description
Fragment	ReadOnly	GetFragmentView	返回包含 fragment 的只读数组 TConstArrayView
	ReadWrite	GetMutableFragmentView	返回包含 fragment 的可读写数组 TArrayView
Shared Fragment	ReadOnly	GetConstSharedFragment	返回常引用 shared fragment.
	ReadWrite	GetMutableSharedFragment	返回引用 shared fragment.
Subsystem	ReadOnly	GetSubsystemChecked	返回常引用 subsystem.
	ReadWrite	GetMutableSubsystemChecked	返回引用 subsystem.

查看源码可以得知，ReadOnly 跟 ReadWrite 其实没有做强限制，定义 ReadOnly 的限制，使用时调用 GetMutableFragmentView，也可以返回可修改的 View 因此使用时，需要开发者自己规范化，下面是源码部分。

/* Fragments related operations */
template<typename TFragment>
TArrayView<TFragment> GetMutableFragmentView()
{
    const UScriptStruct* FragmentType = TFragment::StaticStruct();
    const FFragmentView* View = FragmentViews.FindByPredicate(
        [FragmentType](const FFragmentView& Element) {
            return Element.Requirement.StructType == FragmentType;
        });

    // 官方把 check 代码注释掉的！！！！

    //checkfSlow(View != nullptr, TEXT("Requested fragment type not bound"));
    //checkfSlow(View->Requirement.AccessMode == EMassFragmentAccess::ReadWrite,
    //    TEXT("Requested fragment has not been bound for writing"));

    return MakeArrayView<TFragment>((TFragment*)View->FragmentView.GetData(),
        View->FragmentView.Num());
}

template<typename TFragment>
TConstArrayView<TFragment> GetFragmentView() const
{
    const UScriptStruct* FragmentType = TFragment::StaticStruct();
    const FFragmentView* View = FragmentViews.FindByPredicate(
        [FragmentType](const FFragmentView& Element) {
            return Element.Requirement.StructType == FragmentType;
        });

    //checkfSlow(View != nullptr, TEXT("Requested fragment type not bound"));
    return TConstArrayView<TFragment>((const TFragment*)View->FragmentView.GetData(),
        View->FragmentView.Num());
}

下面的代码是示例中的一个更新 Water 的处理代码：

class UFarmWaterProcessor : public UFarmProcessorBase
{
    GENERATED_BODY()
protected:
    FMassEntityQuery EntityQuery;

public:
    UFarmProcessorBase() : EntityQuery(*this)
    {
        bAutoRegisterWithProcessingPhases = false;
    }

    /// 配置 Requirement
    virtual void ConfigureQueries() override
    {
        EntityQuery.AddRequirement<FFarmWaterFragment>(EMassFragmentAccess::ReadWrite,
            EMassFragmentPresence::All);
    }
    /// 执行处理操作
    virtual void Execute(FMassEntityManager& EntityManager,
        FMassExecutionContext& Context) override
    {
        EntityQuery.ForEachEntityChunk(EntityManager, Context,
            [this](FMassExecutionContext& Context) {
                const float DeltaTimeSeconds = Context.GetDeltaTimeSeconds();
                /// 获取读写视图列表
                TArrayView<FFarmWaterFragment> WaterList =
                    Context.GetMutableFragmentView<FFarmWaterFragment>();

                for (FFarmWaterFragment& WaterFragment : WaterList)
                {
                    /// 修改 Fragment 数据
                    WaterFragment.CurrentWater = FMath::Clamp(WaterFragment.CurrentWater
                        + WaterFragment.DeltaWaterPerSecond * DeltaTimeSeconds, 0, 1);
                }
            });
    }
};

/// 在 Actor BeginPlay 创建 Processor
void AMassEntityTestFarmPlot::BeginPlay()
{
    this.Processor = NewObject<UFarmWaterProcessor>(this);
}

/// 使用自己的 Ticker 来运行 Processor
void AMassEntityTestFarmPlot::TickActor()
{
    FMassProcessingContext Context(this.EntityManager, DeltaTime);
    UE::Mass::Executor::Run(this.Processor, Context);
}

// 当然也可以执行一组 Processor
// 定义个数组，将所有的 Processor 放到这个数组里
// TArray<TObjectPtr<UMassProcessor>> PerFrameSystems;
void AMassEntityTestFarmPlot::BeginPlay()
{
    this.PerFrameSystems.Add(NewObject<UFarmWaterProcessor>(this));
}

void AMassEntityTestFarmPlot::TickActor()
{
    FMassProcessingContext Context(this.EntityManager, DeltaTime);
    UE::Mass::Executor::RunProcessorsView(this.PerFrameSystems, Context);
}

注意：使用 Processor 时我们创建的是 FMassProcessingContext，而 Processor 执行 Execute 时，参数是 FMassExecutionContext。

Tags 操作

下面是 Tags 的使用示例:

MyQuery.ForEachEntityChunk(EntityManager, Context, [](FMassExecutionContext& Context)
{
    /// 判断 Archetype 是否有 Tag
    if(Context.DoesArchetypeHaveTag<FOptionalTag>())
    {
        // I do have the FOptionalTag tag!!
    }
});

修改 Entity

当 Processor 需要对 Entity 进行修改时，要使用 Defer()

/// 判断是不是成熟了
void UFarmHarvestTimerExpired::ConfigureQueries()
{
    EntityQuery.AddRequirement<FHarvestTimerFragment>(EMassFragmentAccess::ReadOnly);
    /// 已经有 HarvestTag 的 Entity 不需要再次计算
    EntityQuery.AddTagRequirement<FFarmJustBecameReadyToHarvestTag>(
        EMassFragmentPresence::None);
}

void UFarmHarvestTimerExpired::Execute(FMassEntityManager& EntityManager,
    FMassExecutionContext& Context)
{
    QUICK_SCOPE_CYCLE_COUNTER(UFarmHarvestTimerExpired_Run);

    EntityQuery.ForEachEntityChunk(EntityManager, Context,
        [this](FMassExecutionContext& Context) {
            const int32 NumEntities = Context.GetNumEntities();

            TConstArrayView<FHarvestTimerFragment> TimerList =
                Context.GetFragmentView<FHarvestTimerFragment>();

            for (int32 i = 0; i < NumEntities; ++i)
            {
                if (TimerList[i].NumSecondsLeft == 0)
                {
                    FMassEntityHandle Handle = Context.GetEntity(i);
                    Context.Defer().AddTag<FFarmJustBecameReadyToHarvestTag>(Handle);
                }
            }
        });
}

// FMassEntityHandle EntityHandle = Context.GetEntity(EntityIndex); 获取单个实例
// auto EntityHandleArray = Context.GetEntities(); 获取全部实例

使用 Context.Defer()，其实就是返回 FMassCommandBuffer 对象，通过该对象将需要的操作生成对应的操作指令，并压入 DeferredCommandBuffer ，类似 UE 中渲染管线的实现。

Context 还提供了一些其他的操作：

/// Fragment
Context.Defer().AddFragment<FMyFragment>(EntityHandle);
Context.Defer().RemoveFragment<FMyFragment>(EntityHandle);

/// Tag
Context.Defer().AddTag<FMyTag>(EntityHandle);
Context.Defer().RemoveTag<FMyTag>(EntityHandle);
Context.Defer().SwapTags<FOldTag, FNewTag>(EntityHandle);

/// Destroying entities:
Context.Defer().DestroyEntity(EntityHandle);
Context.Defer().DestroyEntities(EntityHandleArray);

Tag 修改

从内存布局来看，Chunk 里没有给 Tag 预留控件，那要如何实现给某个具体的 Entity 修改 Tag 的呢？

答案是：创建了新的 Archetype。之前说过， Archetype 其实是由一组 Fragment、Tag、SharedFragment、ChunkedFragment 的组成的，不同的组成规则，得到的是不同的 Archetype，因此，Tag 的修改，其时是创建了新原型，然后把修改的 Entity 从之前的 ArchetypeData 中移动到新的原型中。

ForEachEntityChunk 做了啥

Processor 中的 Execute 都使用到了这个函数，那这个函数具体做了啥呢：

void FMassEntityQuery::ForEachEntityChunk(FMassEntityManager& EntityManager,
    FMassExecutionContext& ExecutionContext, const FMassExecuteFunction& ExecuteFunction)
{
    // 是否设置了具体的 ArchetypeHandle
    if (ExecutionContext.GetEntityCollection().IsSet())
    {
    }
    else
    {
        // 找到 EntityManager 下符合要求的所有 Archetype，并更新缓存
        // 如果缓存不需要修改，则直接使用缓存
        CacheArchetypes(EntityManager);

        // CacheArchetyps 会对 Fragment 排序，因此之后才能调用该函数，
        // 将当前 Query 的 Requirement 设置给 Context
        ExecutionContext.SetFragmentRequirements(*this);

        // 逐 Archetypes 遍历
        for (int i = 0; i < ValidArchetypes.Num(); ++i)
        {
            const FMassArchetypeHandle& ArchetypeHandle = ValidArchetypes[i];
            FMassArchetypeData& ArchetypeData =
                FMassArchetypeHelper::ArchetypeDataFromHandleChecked(ArchetypeHandle);

            ArchetypeData.ExecuteFunction(ExecutionContext, ExecuteFunction,
                ArchetypeFragmentMapping[i], ChunkCondition);

            ExecutionContext.ClearFragmentViews();
        }
    }

    ExecutionContext.ClearExecutionData();
    ExecutionContext.FlushDeferred();
}

CacheArchetypes 最重要的功能是根据 Requirement 来获取满足条件的 Archetype

// BitArray 使用 bit 位加速判断
bool HasAll(const TStructTypeBitSet& Other) const
{
    return StructTypesBitArray.HasAll(Other.StructTypesBitArray);
}

void FMassEntityManager::GetValidArchetypes(const FMassEntityQuery& Query,
    TArray<FMassArchetypeHandle>& OutValidArchetypes,
    const uint32 FromArchetypeDataVersion) const
{
    TSet<TSharedPtr<FMassArchetypeData>> AnyArchetypes;
    for (const FMassFragmentRequirementDescription& Requirement :
        Query.GetFragmentRequirements())
    {
        if (Requirement.Presence != EMassFragmentPresence::None)
        {
            // 将含有 Requirement 中的 Fragment、Tag 等类型 Archetype 先找出来

            // FragmentTypeToArchetypeMap 加速查找
            if (const TArray<TSharedPtr<FMassArchetypeData>>* pData =
                FragmentTypeToArchetypeMap.Find(Requirement.StructType))
            {
                AnyArchetypes.Append(*pData);
            }
        }
    }

    for (TSharedPtr<FMassArchetypeData>& ArchetypePtr : AnyArchetypes)
    {
        FMassArchetypeData& Archetype = *(ArchetypePtr.Get());

        // EMassFragmentPresence::All
        if (Archetype.GetFragmentBitSet().HasAll(Query.GetRequiredAllFragments())
            == false)
        {
            // missing some required fragments, skip.
            continue;
        }

        // EMassFragmentPresence::None
        if (Archetype.GetFragmentBitSet().HasNone(Query.GetRequiredNoneFragments())
             == false)
        {
            // has some Fragments required to be absent
            continue;
        }

        // EMassFragmentPresence::Any
        if (Query.GetRequiredAnyFragments().IsEmpty() == false
            && Archetype.GetFragmentBitSet().HasAny(Query.GetRequiredAnyFragments())
             == false)
        {
            continue;
        }

        // ... 省略 Tag、 SharedFragment、ChunkFragment 的判断

        // 返回通过所有 Requirement 的原型
        OutValidArchetypes.Add(ArchetypePtr);
    }
}

找到所有符合要求的 Archetype 后，会逐个 Archetype 遍历，代码如下：

/// Archetype 遍历
void FMassArchetypeData::ExecuteFunction(FMassExecutionContext& RunContext,
    const FMassExecuteFunction& Function,
    const FMassQueryRequirementIndicesMapping& RequirementMapping,
    const FMassChunkConditionFunction& ChunkCondition)
{
    if (GetNumEntities() == 0)
    {
        return;
    }

    // mz@todo to be removed
    RunContext.SetCurrentArchetypesTagBitSet(GetTagBitSet());

    /// 逐 Chunk 遍历
    for (FMassArchetypeChunk& Chunk : Chunks)
    {
        if (Chunk.GetNumInstances())
        {
            /// ...

            if (!ChunkCondition || ChunkCondition(RunContext))
            {
                /// 生成 Fragment 的 ViewList
                BindEntityRequirements(RunContext, RequirementMapping.EntityFragments,
                    Chunk, 0, Chunk.GetNumInstances());
                Function(RunContext);
            }
        }
    }
}

BindEntityRequirements 的作用就是找到当前 Chunk 中对应 Requirement 中的 Fragment 对应的内存空间，然后开始执行 Processor::Excute 后面就可以通过 GetMutableFragmentView 获取对应 Fragment 数组。

上图展示了 Requirement 为 FFarmWaterFragment 执行步骤：

1. 首先找到了两个符合要求的 Archetype
2. 然后遍历 ArchetypeCorp 中所有的 chunk，将 Context 中的是 FragmentView 绑定到对应的内存地址，然后执行 Processor::Excute

参考

1.城市示例

2.UE5的ECS：MASS 框架

3.《WorkWithUE5》CitySampleZoneGraph剖析

4.UE5 MassEntity简易实践

5.Community Mass Sample

推荐文章（由hexo文章推荐插件驱动）

• UE4 landscape 使用 Texture Array
• UE4 地形 landscape
• UE4 反射系统
• 参考字符串哈希定义数组哈希（数组的同构）
